Phiên bản này sử dụng cho các mẫu iPad Mini 5-6-7, AE nào đặt mẫu nào thì lựa chọn tùy chọn cho phù hợp

Cho ae nào chưa biết thì Cyberpunk là một thể loại khoa học viễn tưởng về thế giới tương lai xoay quanh sự kết hợp giữa đời sống bần hàn và công nghệ cao. Nếu ae hay xem mấy bộ phim viễn tưởng về robot hoặc công nghệ tương lai, ae sẽ thấy có những khu ổ chuột kiểu kiểu vậy, trong đó có những con robot theo phong cách cyberpunk này. Và đó là nguồn ý tưởng của mình

Và khi mình vẽ lại phiên bản mới cho thiết kế này, thực sự là rất có cảm hứng và hài lòng. Rất nôn nóng để thực hiện hóa nó sớm nhất

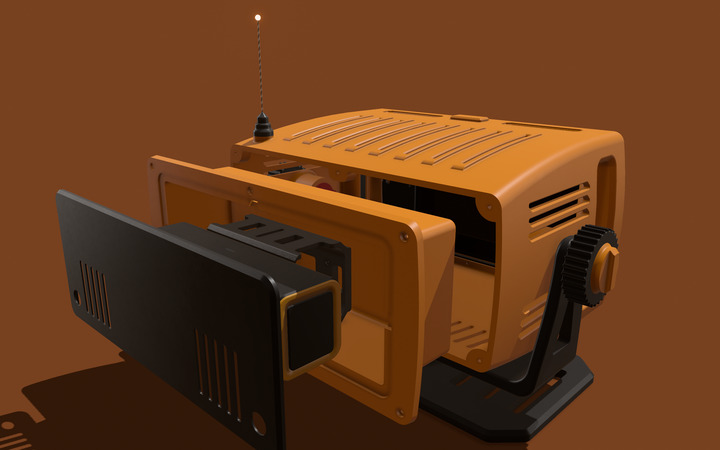

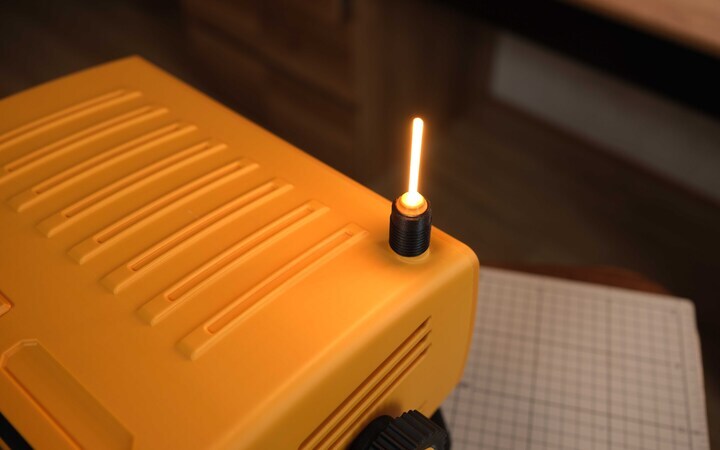

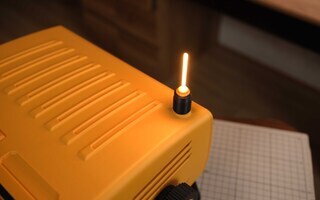

Và đây là thiết kế sau cùng của mình. Nó còn chỉnh sửa thêm 1 tý nữa so với thực tế, nhưng đây là mẫu thiết kế mình chốt lại để tiến hành in3D

Như ae thấy đó, khi để gần phiên bản cũ thì đúng là phiên bản Cyberpunk nó ấn tượng hơn hẳn, và nó hợp với tính cách và phong cách làm đồ của mình hơn

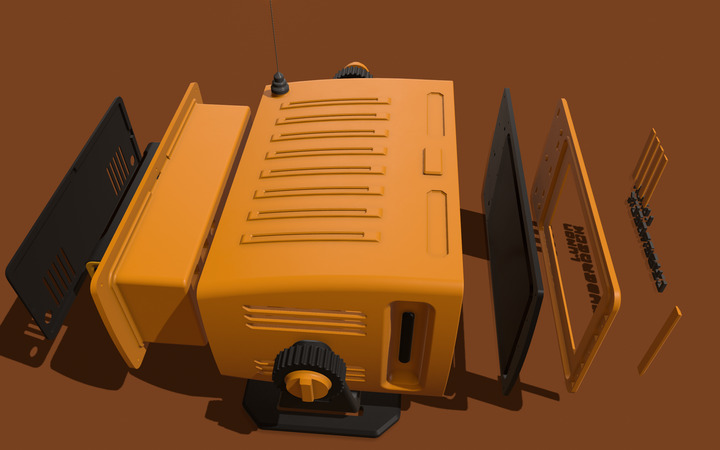

Đây là những thành phần bên trong. Cũng không quá phức tạp, dễ lắp ráp và đơn giản lắm ae.

Đầu tiên là phần vỏ bên ngoài. Nó có size 320mm nên ae nhớ lưu ý in trên mấy máy in khổ lớn nhé, mình sẽ làm phiên bản lắp gắp để dùng cho các máy in khổ nhỏ hơn trong thời gian tới

Bên trong có vị trí để AE gắn vòng ren bên trong

Đây là các bộ phận phía sau. Gồm có hộc lưng để chứa dây cáp, pin dự phòng hoặc SSD gì đó tùy ae. Mình đang dùng để chứa 1 viên pin dự phòng AOHI 26.500mAh để cấp nguồn cho iPad hoặc Rapsberry phía trước qua dây TypeC. Nếu ae cũng sử dụng mẫu pin này thì dùng luôn ngàm đó

Đây là cụm chân đế của em Lumon, gồm đế, chân xoay và 2 khóa 2 bên để ae có thể điều chỉnh lên xuống cụm màn hình

Đây là tấm mặt nạ phía trước, làm để fix cho màn hình cảm ứng 7inch của Raspberry. Nếu ae dùng cho Raspberry và màn hình cảm ứng 7inch của Raspberry luôn thì sử dụng đúng y chang file thiết kế này là được

Còn đây là mặt cắt ngang để ae hình dung các thành phần cấu tạo của em nó. Tiếp theo mình sẽ chia sẻ cho ae về quá trình mình in và cách lắp ráp. Nếu ae yêu thích thì có thể in ra và lắp ráp theo hướng dẫn mình họa bên dưới là đượcVề quá trình in ấn:Mình sử dụng 2 loại nhựa chính đó là PLA+ và PLA CF. PLA+ của Esun màu Gold để in các phần màu vàng, sử dụng thông số mặc định để in với đầu in 0.4 - Thường thì các thiết kế của mình đều tính toán để nó có thể in ra đẹp nhất mà không cần can thiệp nhiều gì về cài đặt. Hạn chế các góc khó và điểm yếu của công nghệ in FDM là được. Còn các phần vặn, xoay, chuyển động thì mình lựa chọn nhựa PLA CF, cũng là một biến thể từ nhựa PLA và Carbon Fiber để tăng cơ tính tốt hơn, bào mòn hơn, và chịu đựng được hơn

Chuẩn bị linh kiện & lắp ráp: AE cần chuẩn bị các món sau để lắp ráp hoàn chỉnh bộ này

dây TypeC chữ L nối dài dạng lò xo cho đẹp, đầu nối TypeC để nối ở cổng sau.

Một số đồ cơ bản như tua vít, kiềm kẹp và kiềm cắt

Sử dụng ốc M2 và M3 dạng ren vặn nhựa, dài 10mm và 5mm. Dễ nhất là ae mua 1 bộ hộp ốc như vầy, trong đó có đủ size để sử dụng cho tiện, cũng rẻ nữa

2 loại nam châm sử dụng trong thiết kế này là 20x10x3 và 10x5x3. AE khi mua nam châm thì nên nhắn hỏi cửa hàng kiểm tra lại cho đúng kích thước, vì một số tiệm họ bán nam châm không đủ kích thước thì về gắn vô sẽ bị lỏng, phải dán nhiều keo hơn

Lắp ráp và hoàn thiện:

Sau in in hết bộ file này ra thì ae sẽ thấy các phần như trên hình

Phần vỏ, phần này in bằng nhựa Esun mã màu Gold. In mất 700Gr nhựa và hết 18 tiếng, mình đã tính toán và đơn giản support nên in ra gỡ cũng khỏe lắm chứ không khó

Chỉ có 2 màu là vàng và đen. Màu đen ae có thể in bằng nhựa khác cũng được, mình sử dụng nhựa Bambu PLA CF

Đây là 2 cái tai 2 bên để trang trí và để che đi bề mặt không đẹp lắm bên hông, vì ở phần đó phải chống support

Gắn tấm lưng của mặt nạ phía trước bằng ống M3 theo các lỗ định vị, vặn từ phía trong ra nhé ae

Trên tấm lưng này có các vị trí gắn nam châm, bên tái là 10x5x3 bên phải là 20x10x3. Gắn bnhiu viên thì tùy ae, ae thấy chắc chắn là được, mình làm nhiều vị trí vì để dùng cho nhiều tấm mặt nạ có thiết kế khác nhau

Gắn vòng ren trong vô dây, sau đó ae đưa cụm xoay bên ngoài vặn vô là nó sẽ rút vô trong ko cần phải đè vô. Nhớ đúng 2 khớp 2 bên

AE vặn vòng này vô nó sẽ kéo vòng ren bên trong vô đúng vị trí. AE thấy mấy đường sọc chổ cái tai kia ko, chổ đó là dấu vết của support để lại trong khi in, nó cũng là hạn chế của công nghệ in3D FDM, nhưng tý nữa mình sẽ làm 1 tấm ốp để che nó lại

Cụm khóa này mình làm 2 phần, phần nhỏ bên trong, vòng vặn nằm bên ngoài

Hộc đựng đồ phía sau, nếu ae sử dụng đúng viên pin dự phòng AOHI 240W 26.500mAh giống mình thì dùng lại đúng cái đế này, không thì không dùng

Sau đó ae gắn hộc lưng này vô vỏ máy bằng 6 ốc M3 định vị sẵn, dùng ốc M3 10mm màu đen cho đẹp nhé ae. Các vị trí nam châm kia thì dùng loại 10x5x3

Tấm lưng sau cùng được liên kết bằng nam châm, ae gắn nam châm vô rồi hít vô với nhau. Lưu ý khi gắn nam châm nhớ xoay cho đúng cực nhé chứ không nó đẩy nhau đó. Vẫn dùng nam châm 10x5x3

Phần chân đế thì ae gắn 2 phần như hình, ở giữa là vòng hình tròn là trụ xoay, ốc vặn từ dưới lên là ốc M3 20mm

Tiếp đến là phần mặt nạ phía trước, trên hình là mặt nạ dành cho iPad Mini. iPad được gán phía sau, các thanh trang trí màu đen ở phía trước ae dán keo, riêng phần tay cầm để kéo ra thì vặn ốc

Riêng phần tay cầm này thì vặn bằng ốc cho chắc chắn nha ae, ở sau có định vị lỗ sẵn. Dùng ốc M2 vặn vô là được

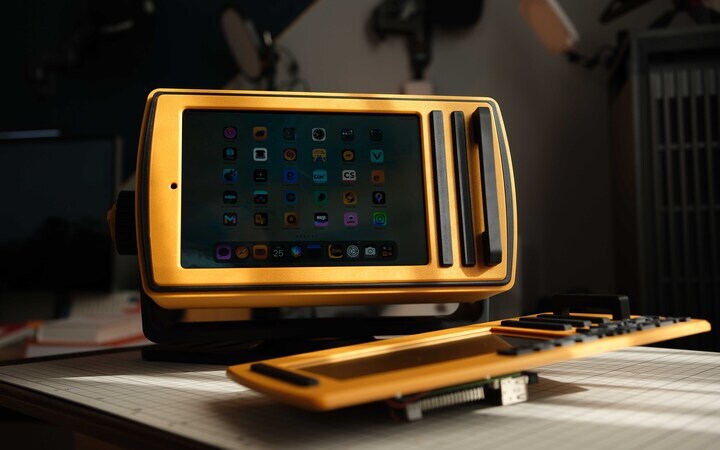

Kết quả tấm phía trước nó thế này

Sau lưng iPad có 1 gờ để ae gắn dây sạc cho thoải mái, mình sử dụng dây vuông góc cho đẹp và thuận tiện khi gắn vào. AE thấy 2 lỗ ốc kia là để vặn vào cái tay cầm phía trước

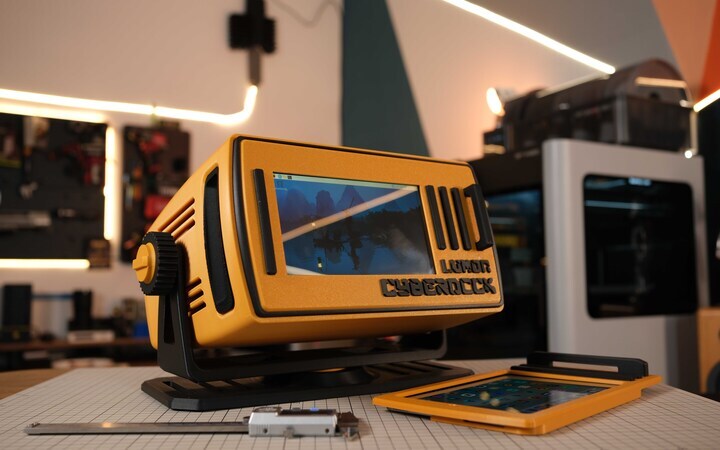

Mình sử dụng dây sạc TypeC dạng lò xo, ae dùng như vậy hoặc loại khác cũng được. Hình kia là mình đang dùng tấm mặt nạ khác, tấm đó để dùng cho Raspberry và màn hình 7inch của Rapsberry luôn

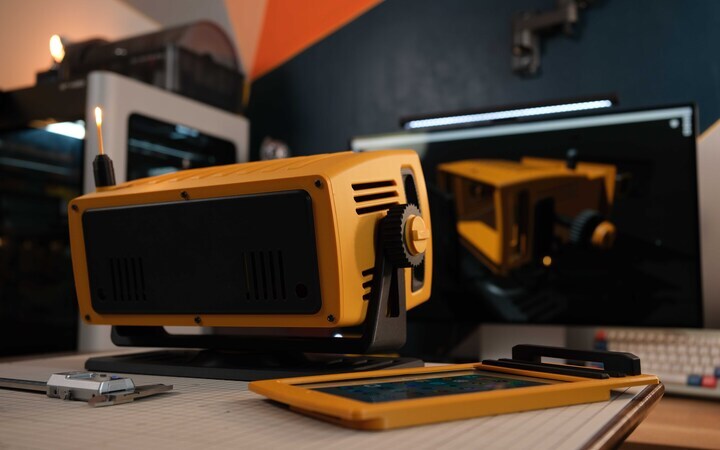

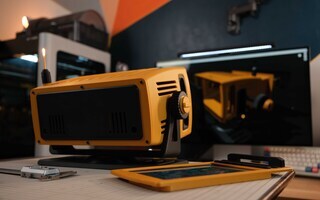

Về cơ bản vậy là xong rồi, đây là mặt sau của em nó. MÌnh đang để pin dự phòng và sợi dây sạc, trên pin dự phòng có 2 cổng TypeC, 1 cồng để nối phía trước cho thiết bị, 1 cổng để khi nào cần sạc thì ae gim vô sạc cho tiện. Hầu như pin dự phòng nào có 2 cổng TypeC cũng làm được việc vừa sạc vừa sử dụng như vậy

Nhìn đằng sau giống như nó đang xem lại chính quá trình của nó vậy, nhìn dễ thương với đầy cảm hứng sáng tạo

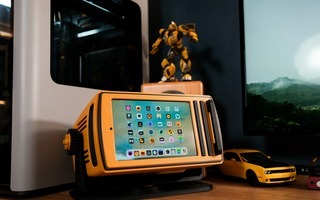

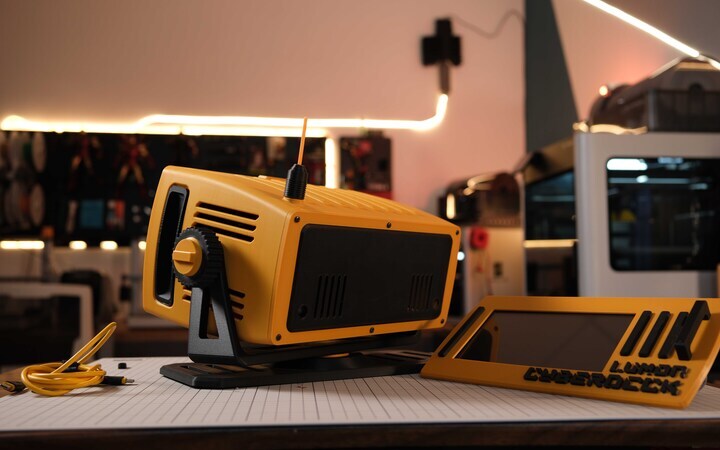

Mình đang để nó lên bàn làm việc, mỗi lần nhìn nó là có cảm hứng sáng tạo và vui vẻ. Và sau đây mời ae xem video quá trình mình làm ra nó. Chúc ae luôn vui vẻ, sáng tạo và có nhiều ý tưởng để cuộc sống vui vẻ hơn, làm việc ngon lành hơn

Nếu ae yêu thích thiết kế này của mình, có thể mua file thiết kế để ủng hộ sản phẩm này tại đây: ipad-mini-dock-lumon-cyberdeck-style Hoặc liên hệ để đặt hàng sản phẩm hoàn thiện như vậy qua website hoặc email của mình
