Hello AE! Hôm nay chia sẻ với ae một món phụ kiện DIY, là một cái trạm sạc cho các loại Dock sản của Kingma. Mình có nhiều loại pin máy ảnh khác nhau, nó phải sạc bằng những loại dock khác nhau. Nên mình nghĩ dến việc gom hết nó lại thành một cái trạm sạc cho tiện.

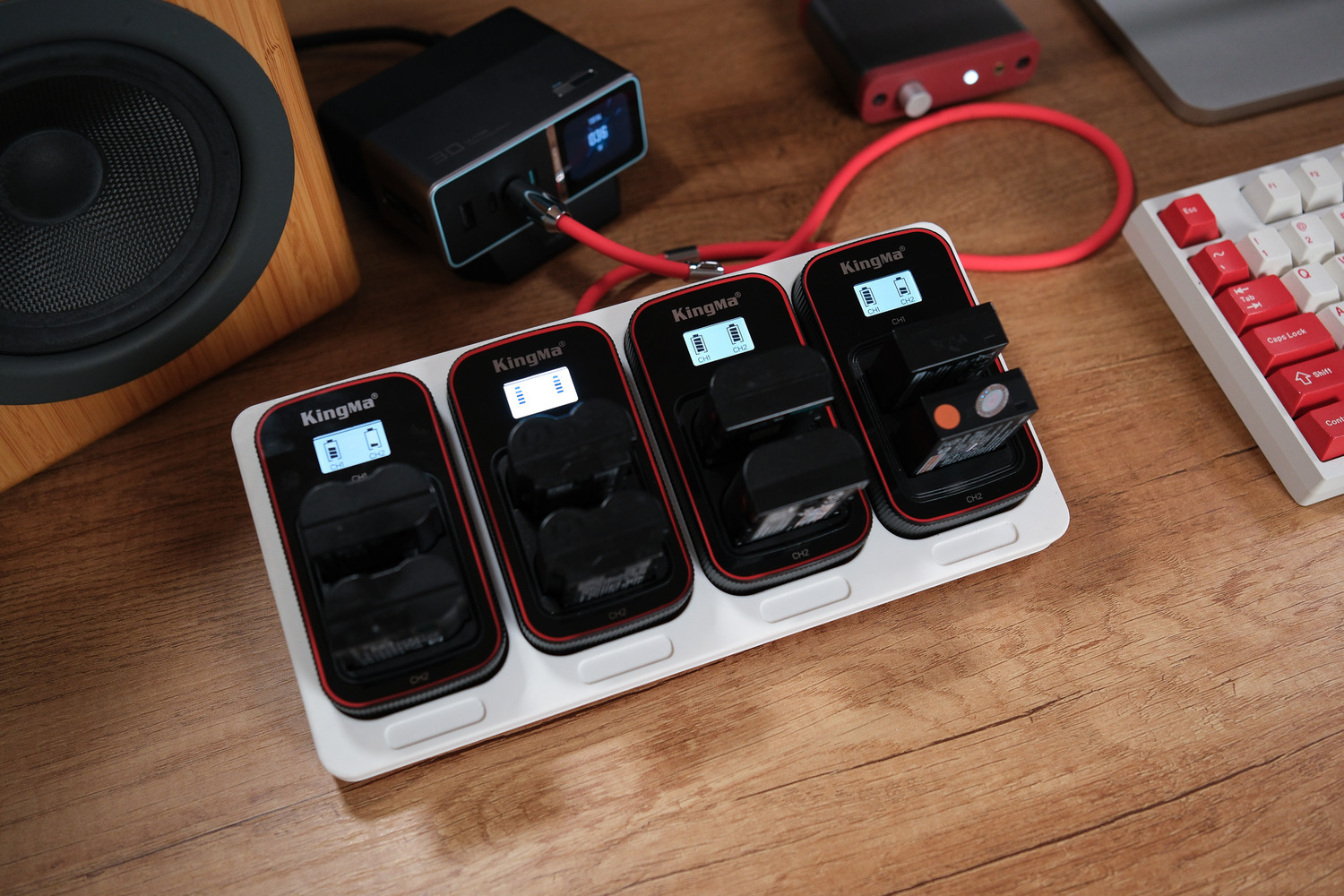

Hình dáng nó thế này, khi nào dùng xong chỉ cấn hít lên là nó sẽ tự sạc, khi nào đi đâu cần mang theo thì chỉ cần gỡ ra và dùng bằng dây typeC như truyền thống
Cũng khá đơn giản để thực hiện thôi ae. File thiết kế và danh sách linh kiện mình để bên dưới bài, ae đọc xong thì tải về và soạn theo danh sách linh kiện đó là có thể làm được. Mình có làm một video hướng dẫn chi tiết quá trình luôn nên ae có thể xem video cũng được.

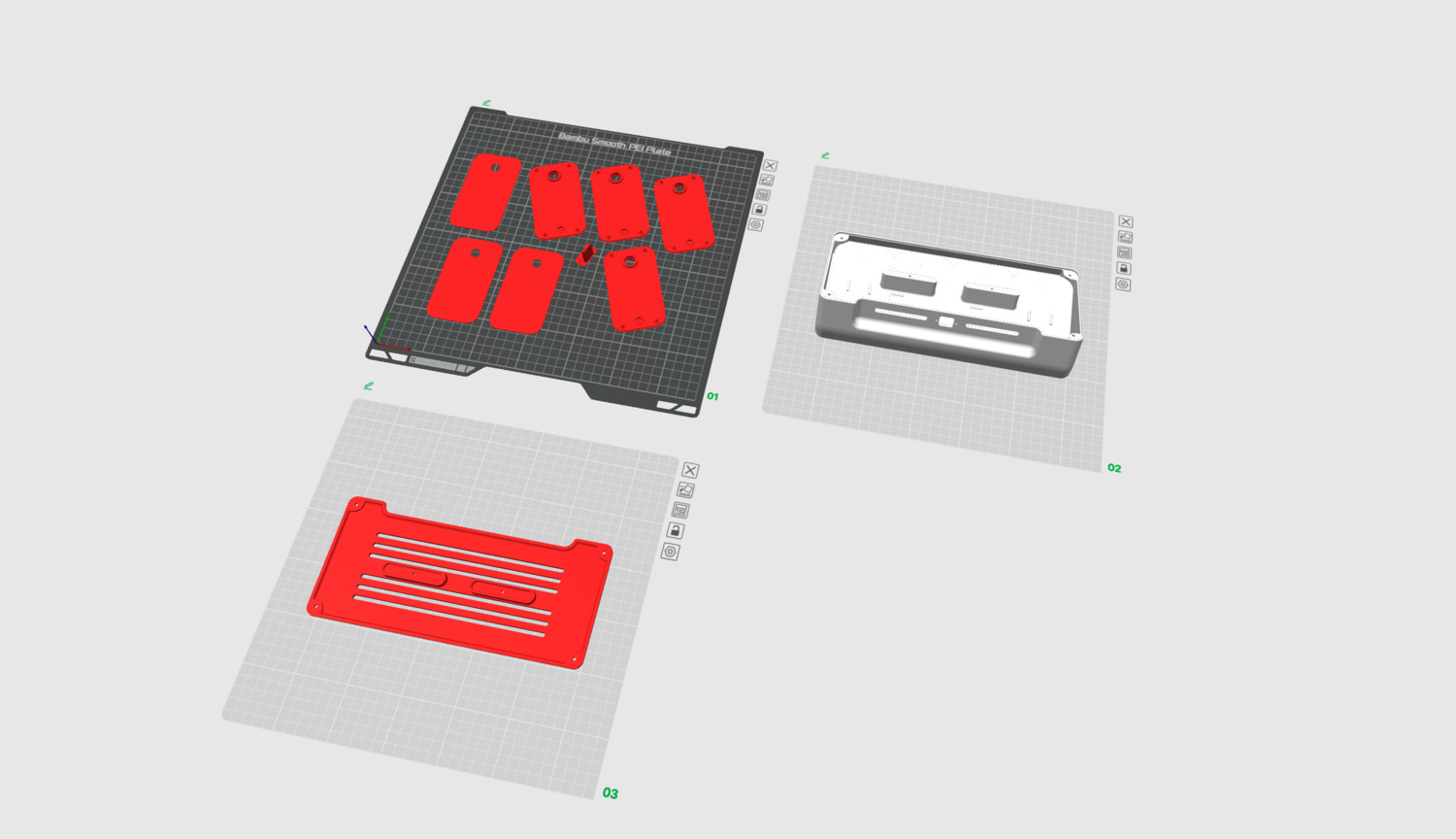

Trong file in 3D gồm phần thân, nắp lưng và phụ kiện là các tấm lót, đế thay thế cho dock sạc kingma cũ

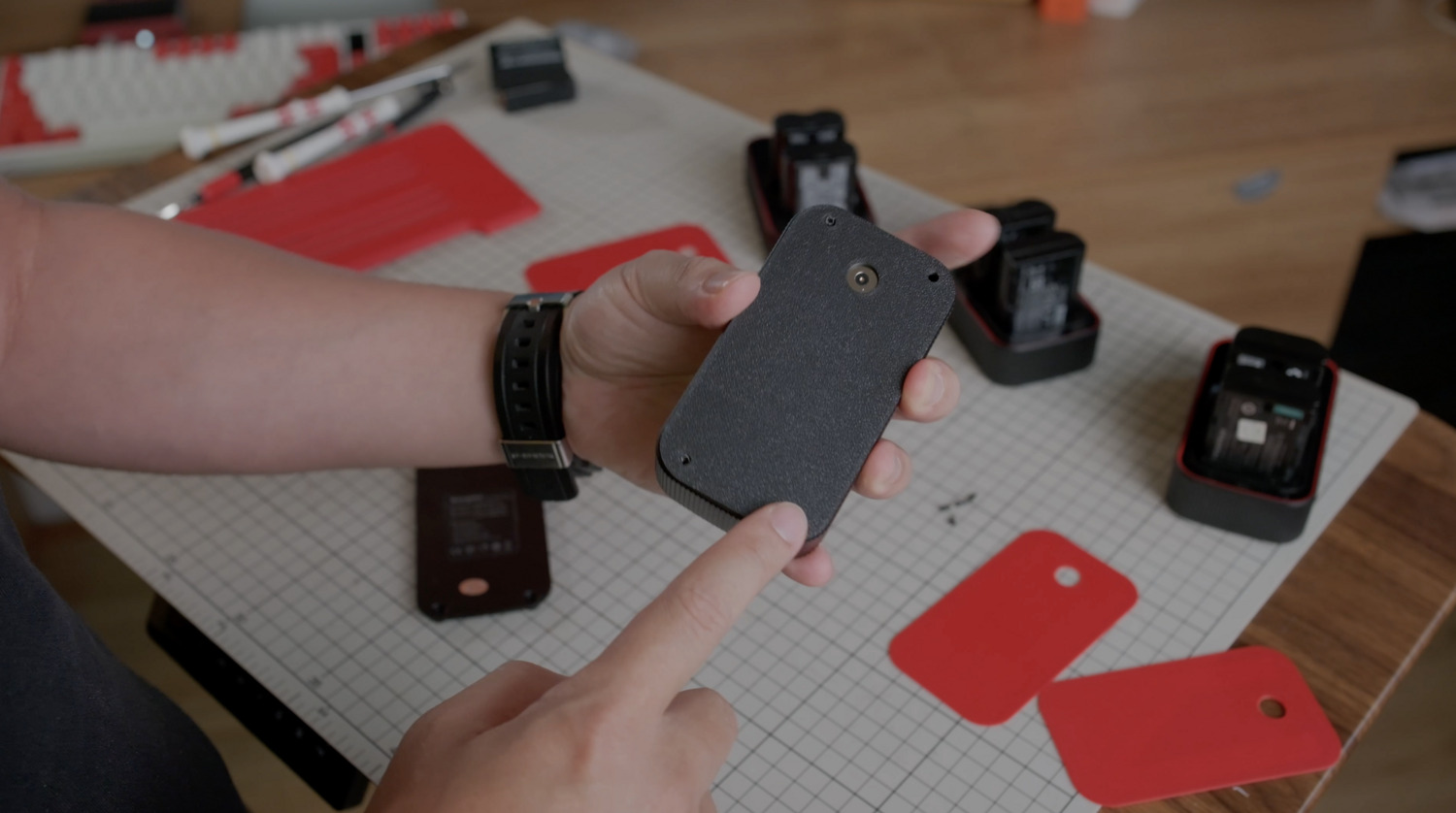

Bước 1: AE tháo nắp lưng của dock sạc Kingma này ra, thay thế bằng tấm lưng mới vừa được in ra trong file in 3D

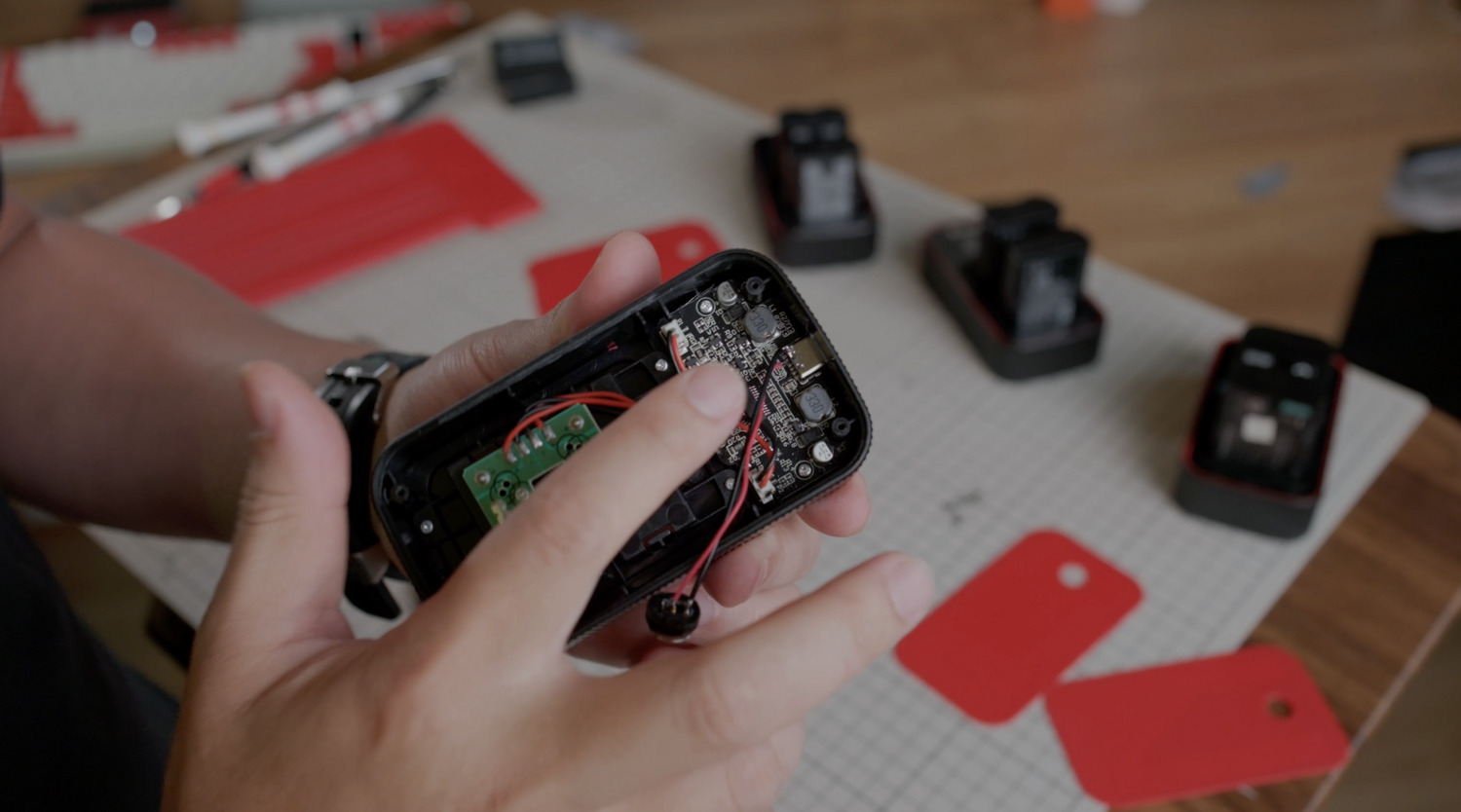

Nguyên bản Dock sạc Kingma này sử dụng cổng Type C 5V tối đa 2A. AE mình lấy ra 2 sợi dây nguồn từ cổng này, dây - hàn từ thân vỏ của cổng TypeC còn dây + là dây thứ 2 từ trái qua. Đơn giản là để mình sẽ cấp nguồn trực tiếp vào cho Dock sạc luôn.

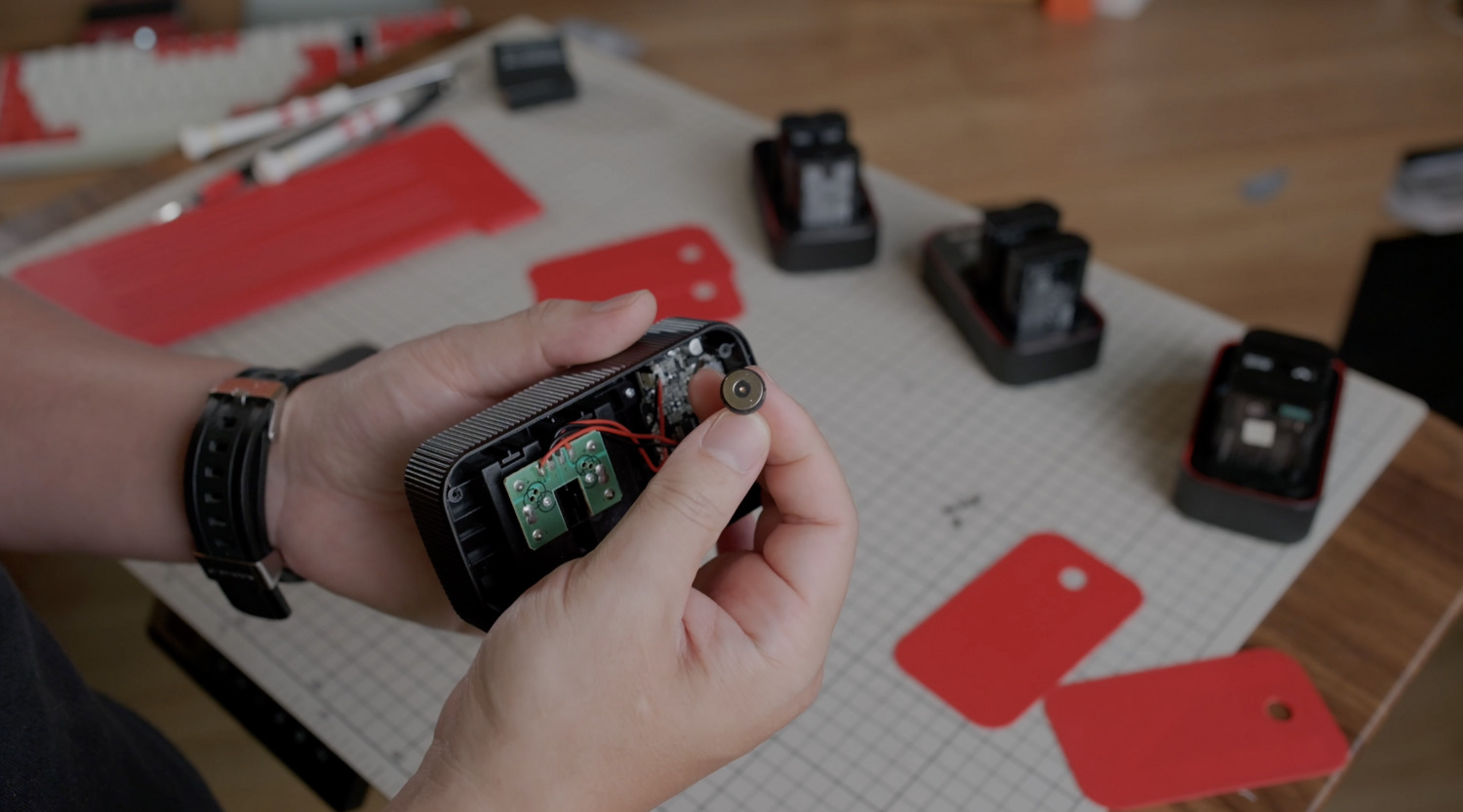

Sau đó hàn vào đầu kết nối điện nam châm (trong danh sach linh kiện bên dưới) sau đó gắn nắp lưng in 3D mới thay thế vào
Vậy là xong phần Dock sạc. Giờ tụi mình sẽ tới bước 2 là làm phần Trạm sạc:

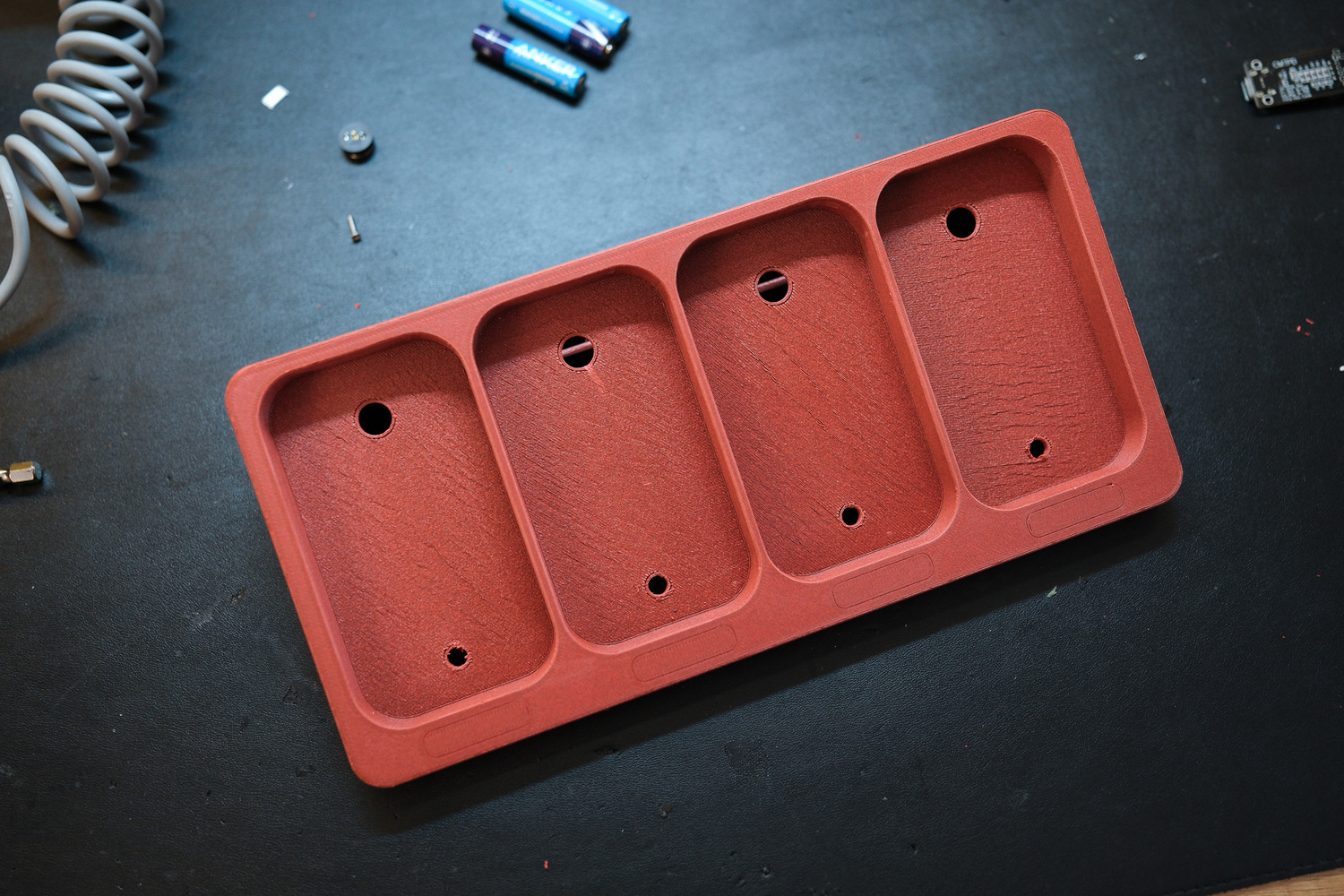

AE in các các file mình thiết kế ra. Trên hình là phần thân, mình làm phiên bản gồm 4 vị trí sạc cho 4 Dock sạc của mình, ae sẽ thấy phần thân có 4 vị trí để gắn 4 nút nam châm truyền điện bên trên, 4 lỗ nhỏ hơn bên dưới là để gắn thêm 1 viên nam châm nhỏ nữa để tăng thêm phần hít của Dock sạc, không cần gắn cũng được nha ae. Vì viên lớn bên trên đã rất mạnh rồi.

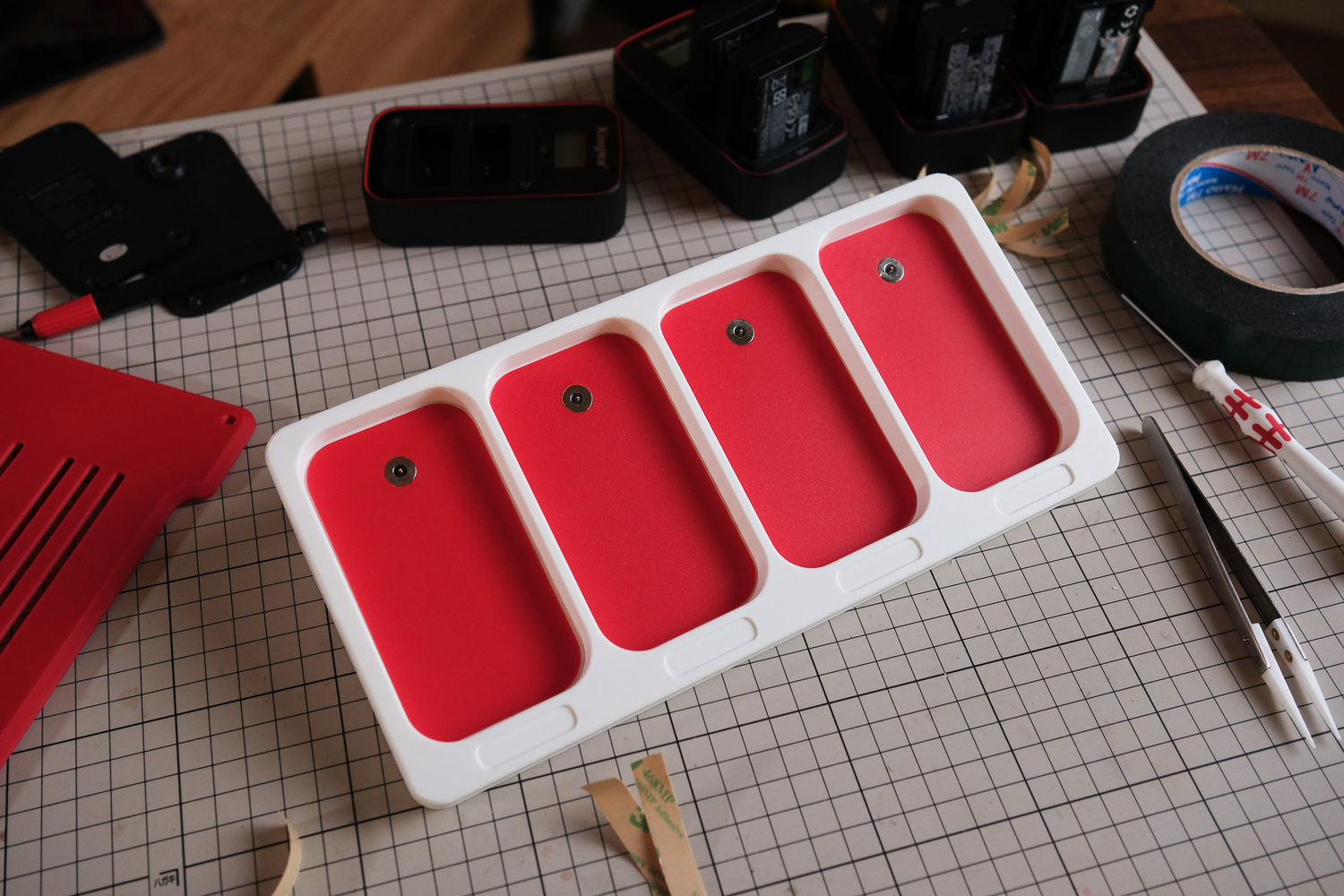

Sau khi gắn năm châm truyền điện và nam châm định vị thì sẽ như trên hình.

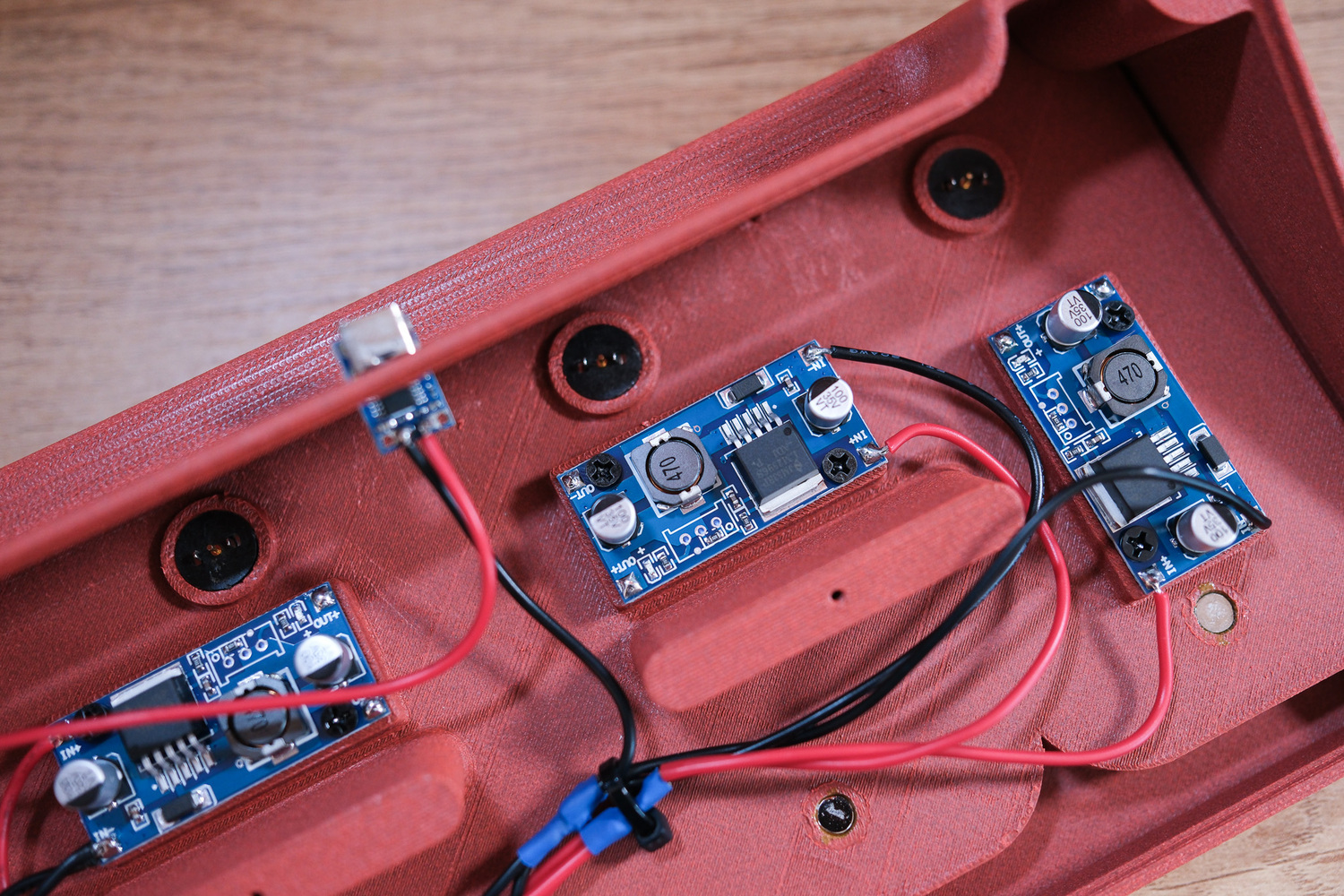

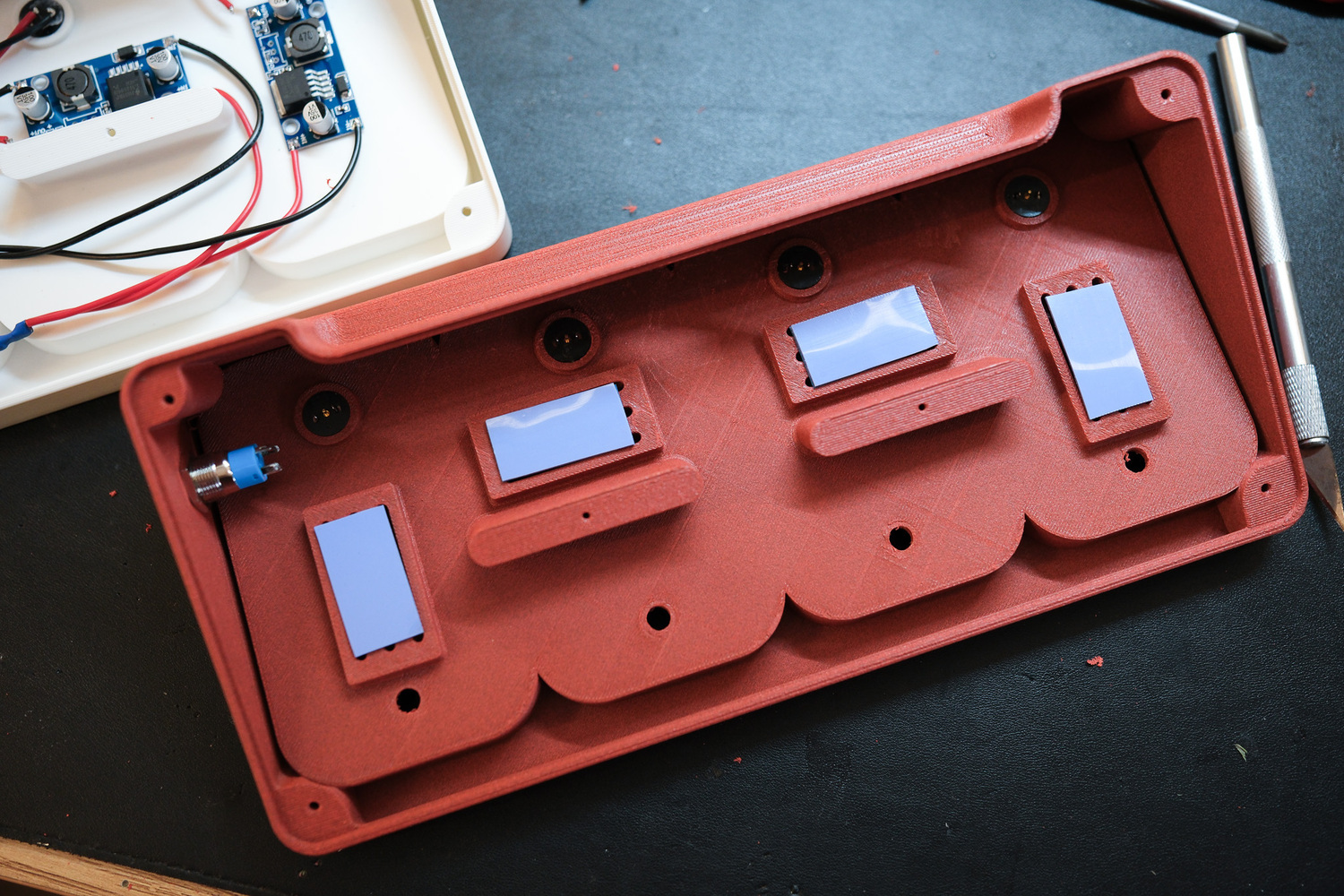

Đây là mặt dưới của trạm sạc, ae sẽ thấy có 4 vị trí để gắn 4 mạch hạ áp, mình dán thêm mấy tấm tản nhiệt cho 4 mạnh cho thêm ổn định. Vì mình sử dụng cổng TypeC PD 100W nên sẽ lấy nguồn ra là 20V 5A và hạ áp qua từng cổng sạc để về cố định 5V 3A

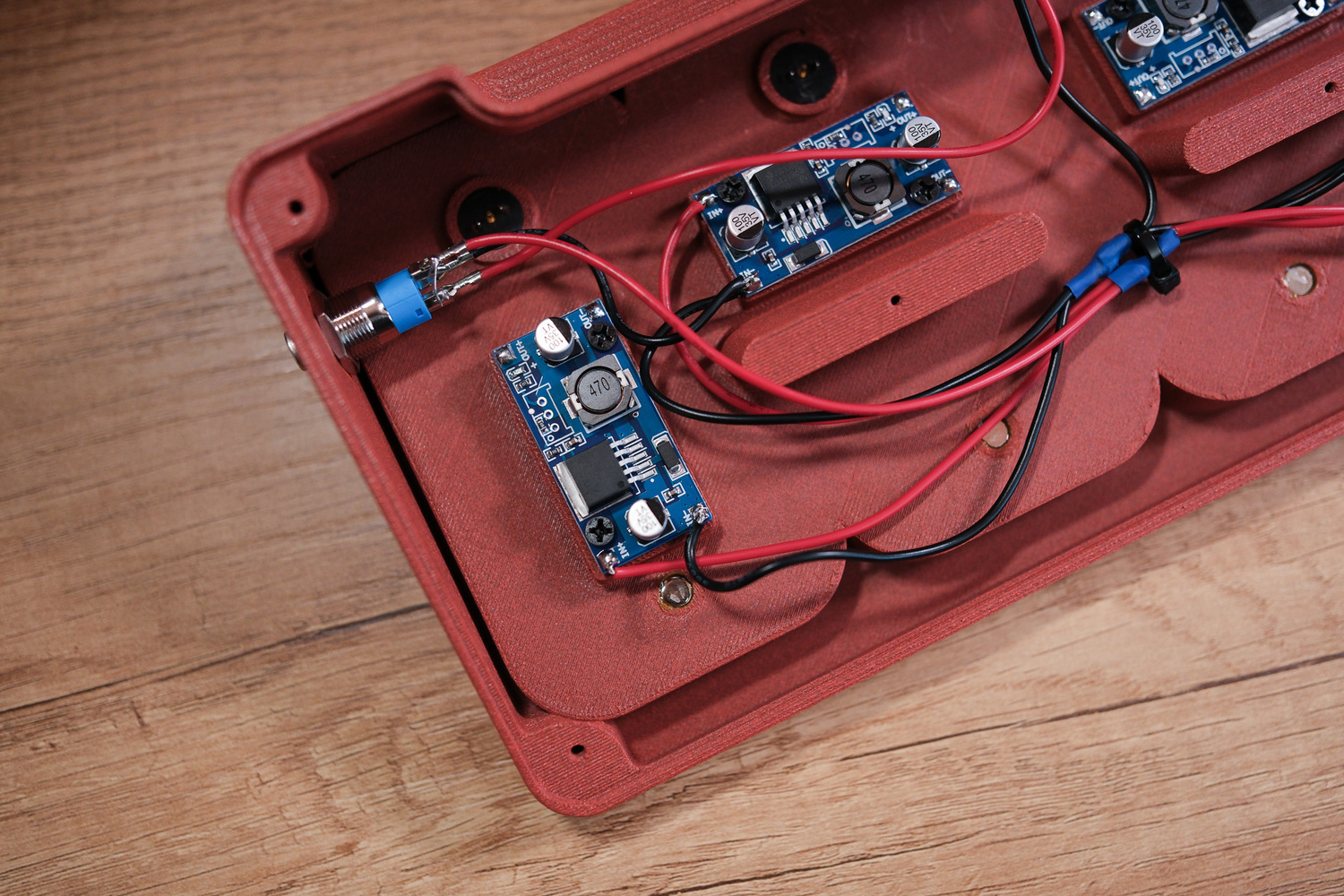

Sau khi gắn mạch vô thì sẽ thế này. Cũng khá đơn giản thôi ae, mỗi mạnh hạ áp kia có công suất là 5V 3A tương đương 15W, Dock sạc bên trên chỉ cần tối đã 10W vậy là chúng ta có công suất dư và an toàn để sử dụng nên an tâm.
Trong video mình có chia sẻ thêm vài cách khác để làm phần điện này, ae có thể xem kỹ video để lựa chọn cách nào phù hợp. Mạch này có 2 chân in và 2 chân out. Chân in ae nối từ Trigger Type C ra, chân Out thì ae nối vào 2 cọc của nút nam châm bên trên là được
Bên trái này là nút khởi động có đèn (trong danh sách linh kiện bên dưới) để tắt/mở khi ae sử dụng. Cũng để báo ae biết là nó có hoạt động không, ae mua nút nhấn này thì nên muôn luôn dân có chân cắm để thuận tiện trong quá trình làm lẫn tháo/lắp.
Đây là mặt trền, trong file in mình có để cho 4 tấm lót để ae in khác màu hoặc trang trí nếu cần, không cần thì thôi. Hihi

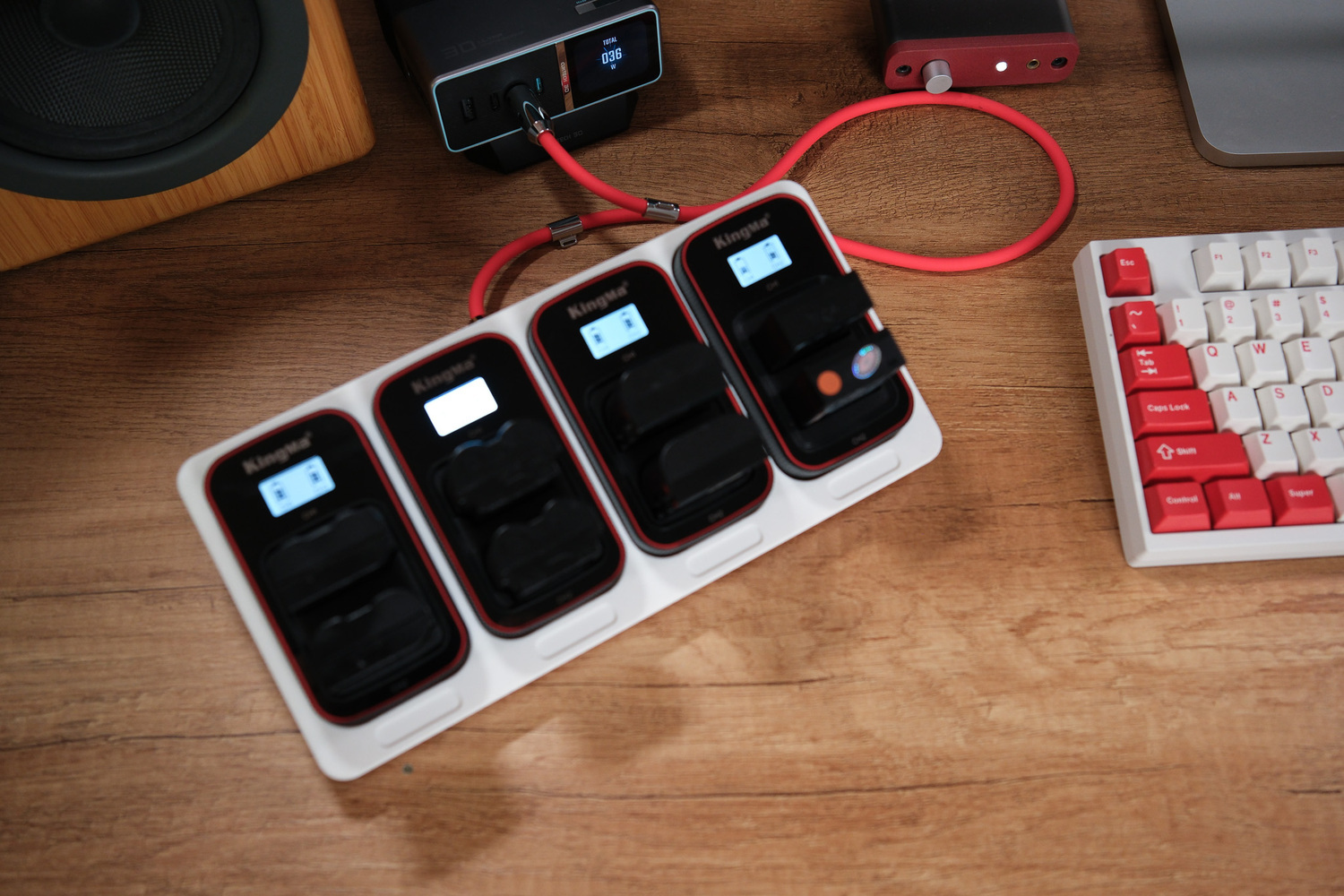

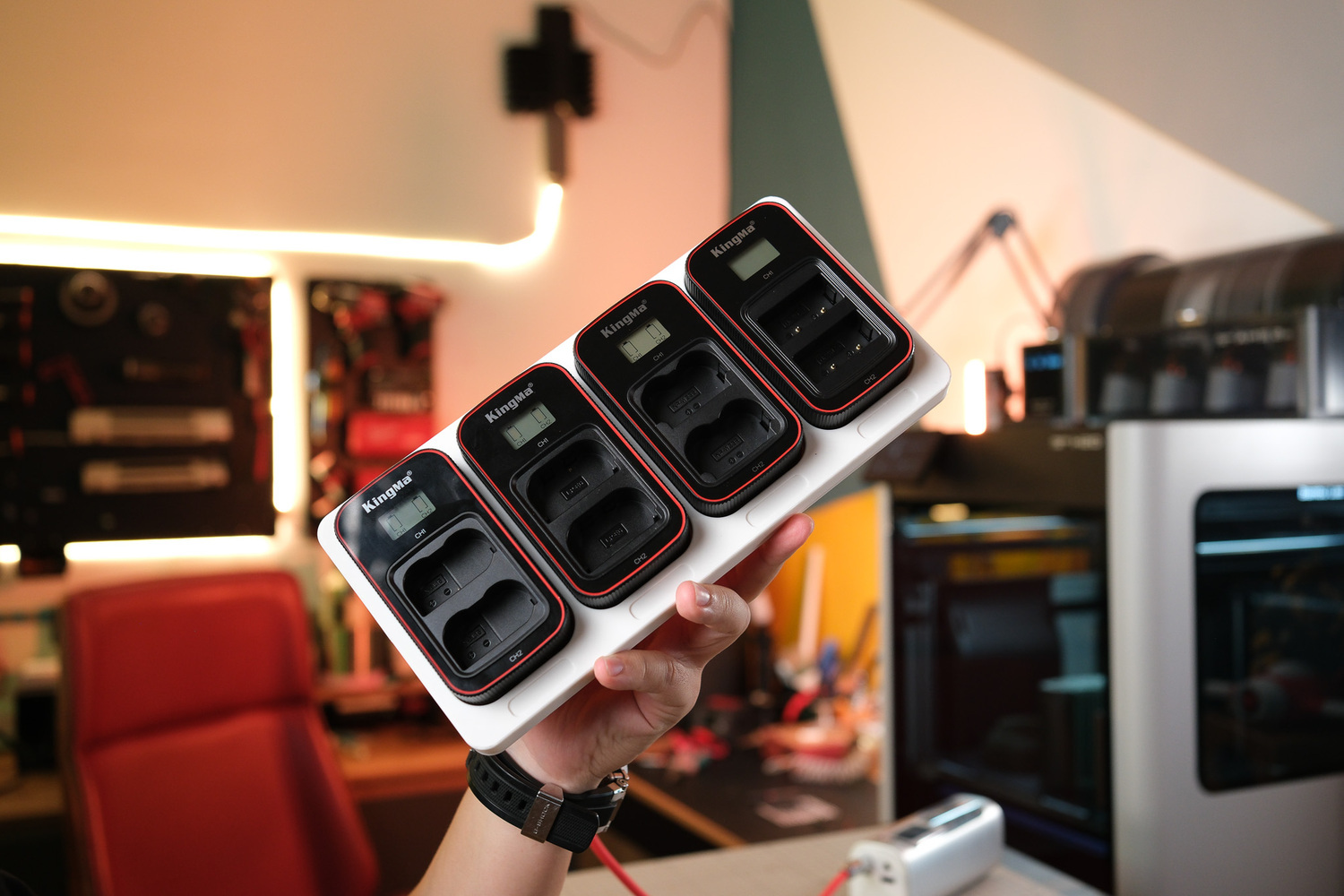

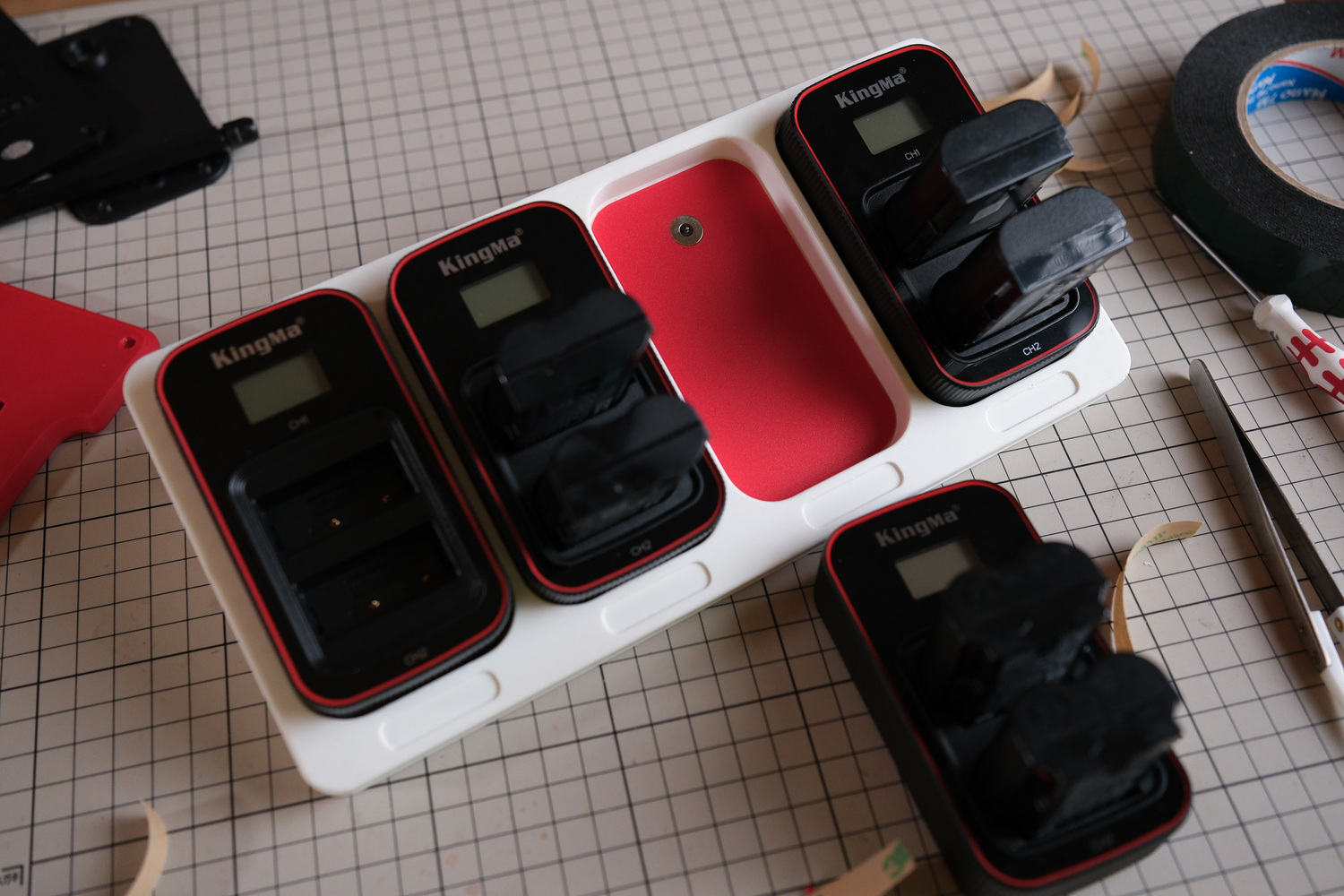

Đậy lại là xong. Vậy là ae đã hoàn thiện cho mình một trạm sạc cho các Dock sạc Kingma rồi đó. Mình làm để sử dụng cho đúng loại Dock sạc này, nên ae nào muốn sử dụng theo thì nên dùng loại này. Vì đây là mẫu Dock mà có khác pin thì thiết kế vẫn không đổi, nó thuận tiện cho việc thiết kế hơn.
Tổng công suất khi sạc tối đa cho cả 4 vị trí và khi tất cả các pin đều cạn thì nằm khoản 40-45W là đều nằm trong tính toán của setup lúc đầu. AE lưu ý làm cách này thì nên sử dụng pin dự phòng của củ sạc có công suất 100W trở lên nhé. Để con Trigger nó có thể lấy được profile 20V 5A ra để sử dụng. Củ sạc/pin sạc có công suất thấp hơn thì không dùng được nhen.
Chúc ae vui vẻ với các dự án DIY của mình.
--------
Danh sach linh kiện:
