Xin chào ae, mình là một người thường xuyên sử dụng iPad cho các nhu cầu xung nhanh, như vẽ 3D, 2D, ghi source, quay và dựng trực tiếp video trên iPad. Các video ae xem trên kênh của mình thì đa số là từ iPad, các video hướng dẫn vẽ và file vẽ mình chia sẻ cũng vậy
Chính vì lý do đó nên mình tìm hiểu trên internet và vẽ ra một cái Case để đáp ứng các nhu cầu như vậy, vì hiện tại mình phải cắm ra vô các thiết bị ngoại vi của iPad khá nhiều để thực hiện các việc đó. Hôm nay mình sẽ chia sẻ cho ae dự án này, quá trình làm, hướng dẫn và sau đó chia sẻ danh sách linh kiện và file thiết kế
Việc đầu tiên là mình sẽ lựa chọn các linh kiện và phụ kiện mà mình dự định sẽ lắp vào trong cái case. Đo đạc và lấy số liệu các thiết bị đó để vẽ chính xác và bố trí vị trí hợp lý

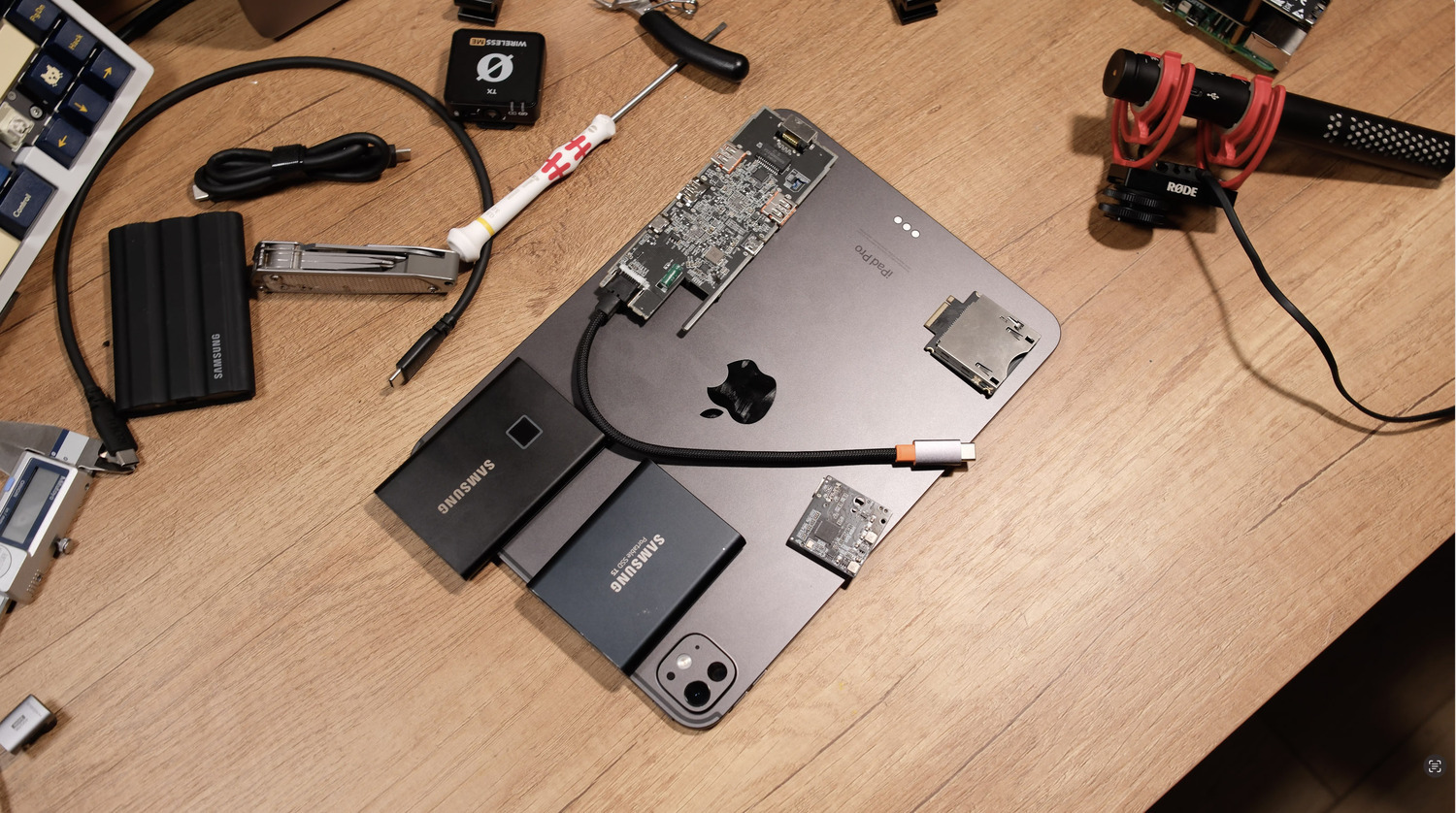

Các món mình lựa chọn để đưa vô ở đây là các món mình đang có sẵn, nên mình sẽ đo đạc và làm theo đó. Bao gồm có 1 cái hub của Baseus, đầu đọc thẻ CF TypeB, và vị trí cắm SSD cho mẫu Lexar E300

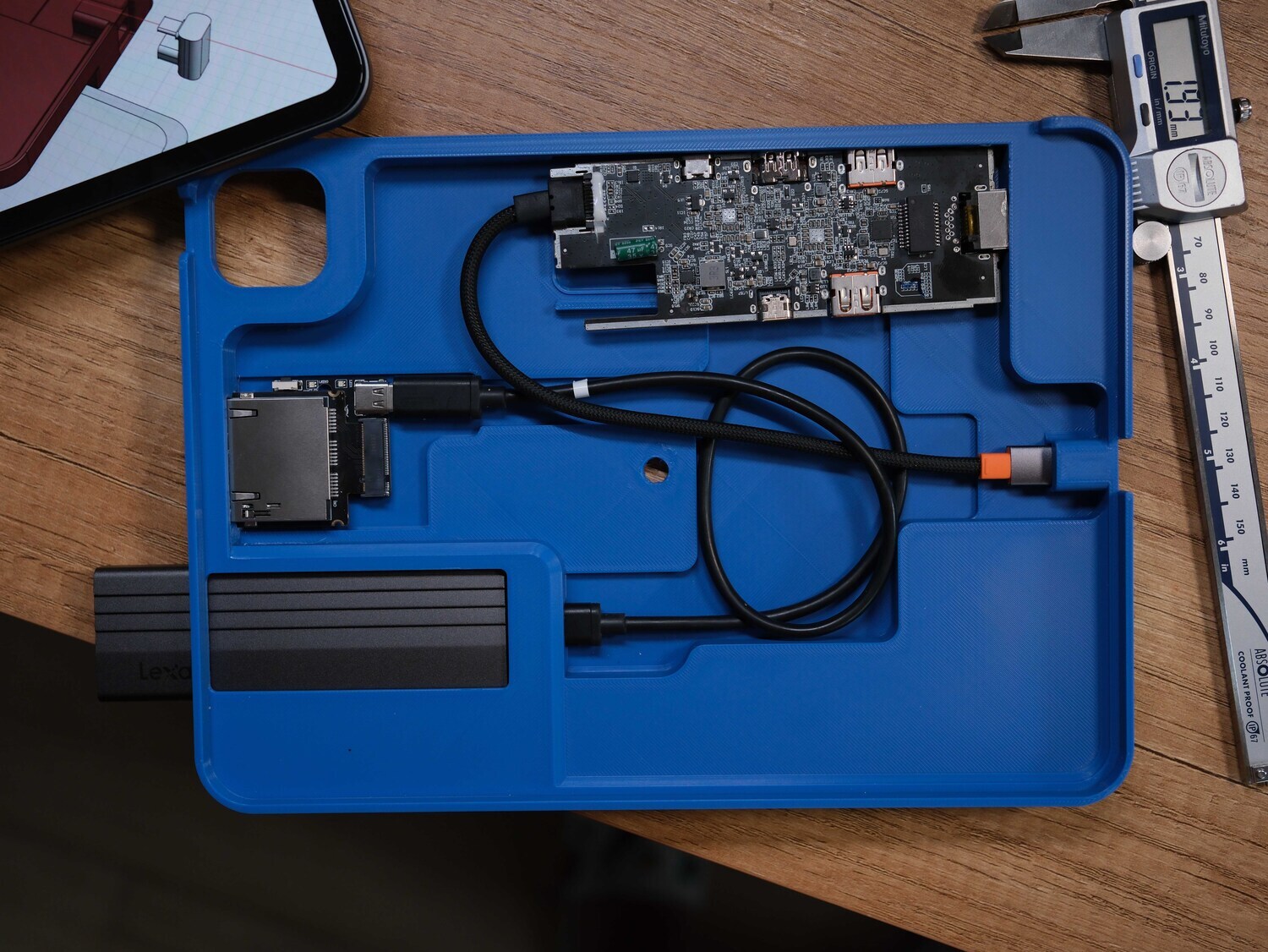

Sau khi lựa chọn được linh kiện thì ae sẽ tháo hết toàn bộ lớp vỏ bên ngoài ra, lấy nội tạng của bọn nó thôi để gọn hơn và dễ dàng thiết kế hơn. Sau đó tiến hành thiết kế, ở khâu thiết kế này thì ae lưu ý việc các góc cạnh cầm nắm cho thoải mái khi sử dụng. Đo vẽ phần case của iPad trước, in test để lấy kích thước chuẩn. Còn các vị trí chứa các linh kiện thì ae in ra từng phần nhỏ để tiêt kiệm thời gian hơn
AE in các vị trí lắp linh kiện ra từng phần nhỏ, sẽ dễ lấy kích thước và chỉnh sửa hơn. Đừng in luôn 1 lần khi chưa chắc chắn kích thước. Một món công cụ quan trọng trong việc đo vẽ lại các mẫu có sẵn đó là cây thước đo góc, ae có thể tìm mua trên mạng

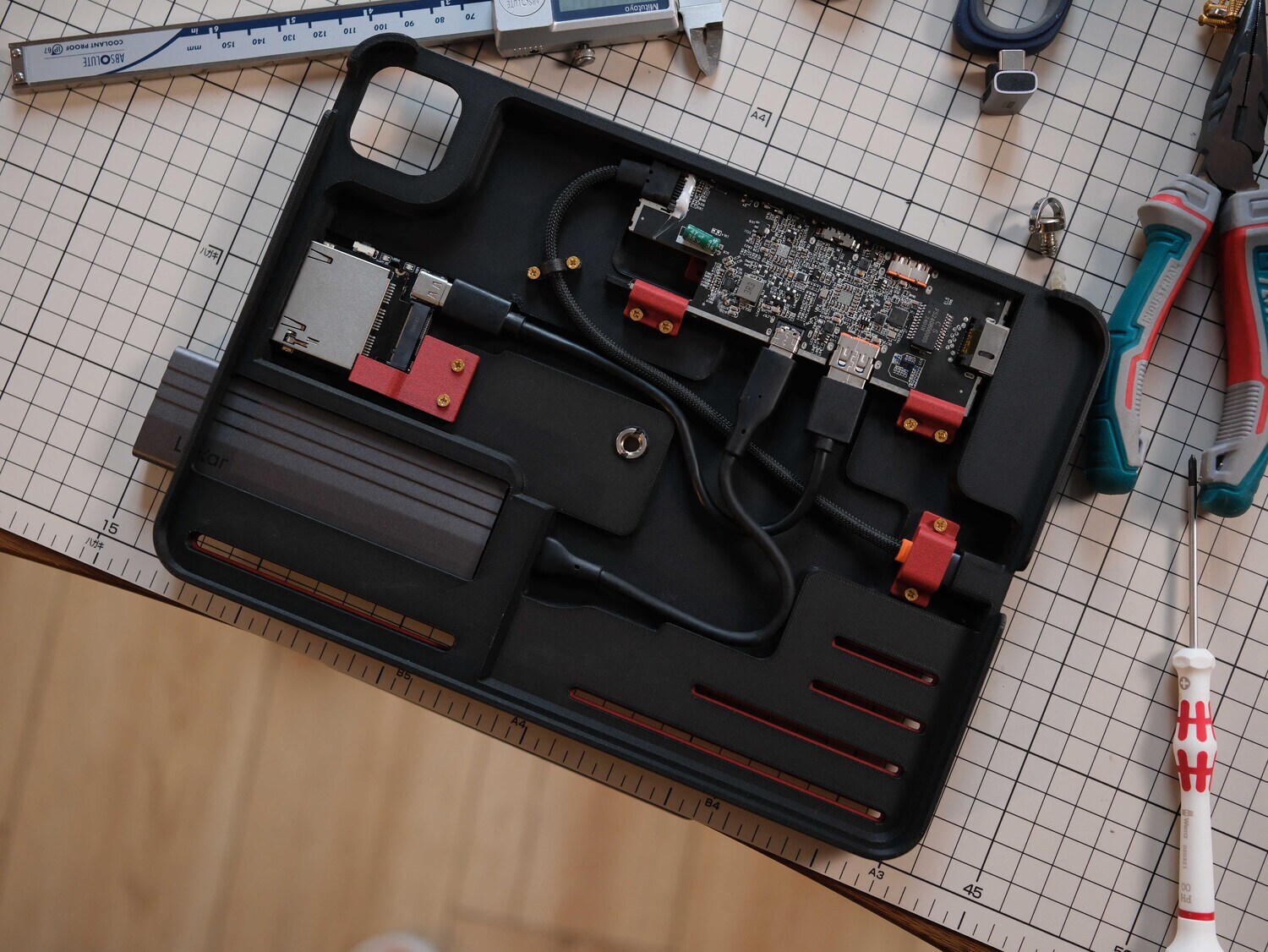

Nếu ae sử dụng đúng các linh kiện mình liệt kê và dùng đúng file mình thiết kế. Thì ae chỉ việc lắp ráp vô đúng vị trí là được, sau đó cố định vị trí các sợi dây cáp bằng các ngàm mình cũng đã thiết kế sẵn

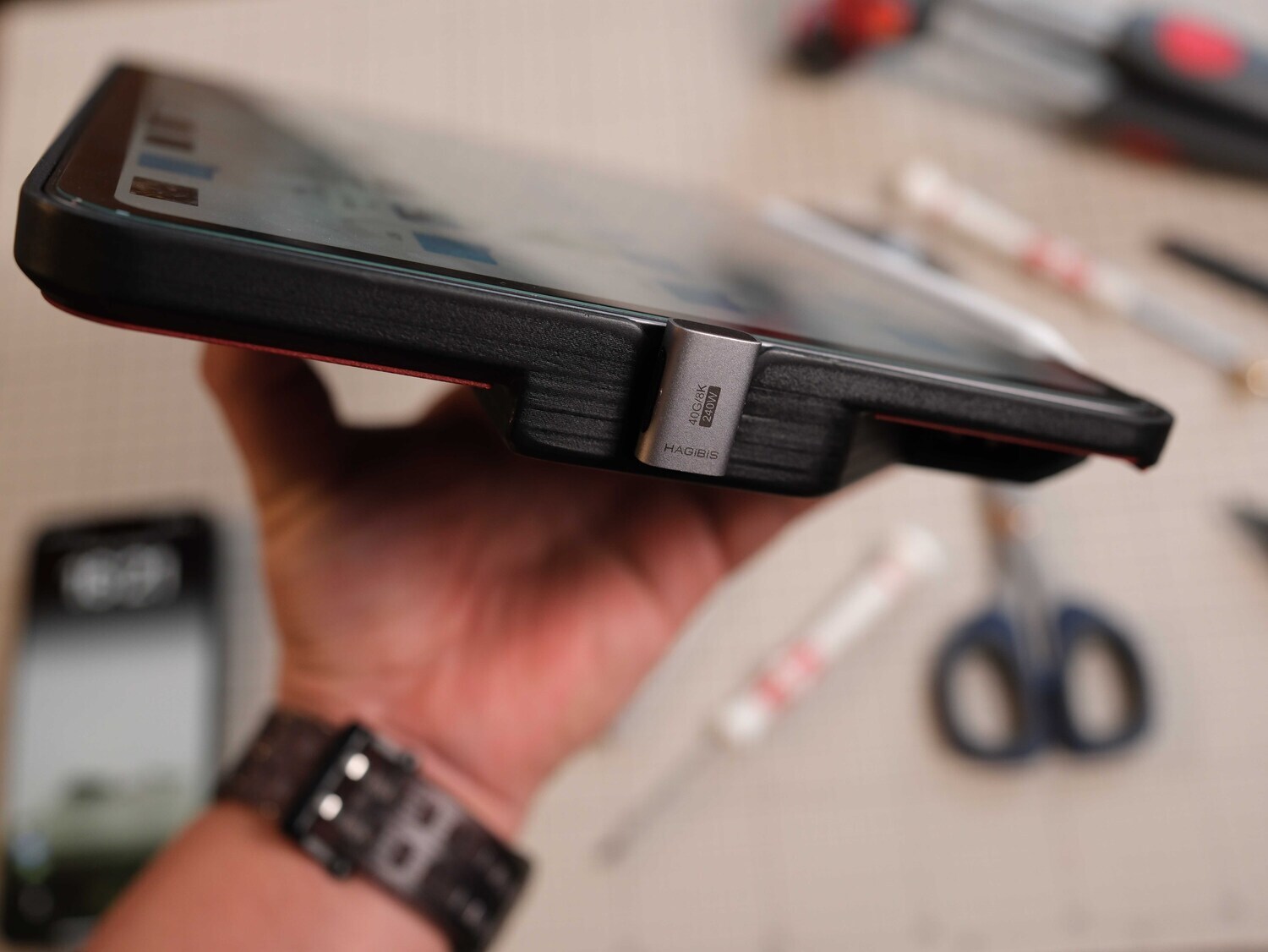

Đây là đầu kết nối giữa iPad và toàn bộ các thiết bị bên dưới, nó cũng chính là ngàm giữ iPad với cái Case. Lúc đầu mình có nghĩ đến việc làm các ngàm ở xung quanh góc iPad để giữ với Case nhưng mình dùng thế này 1 thời gian thấy được rồi nên không làm. AE thích có thể thiết kế thêm

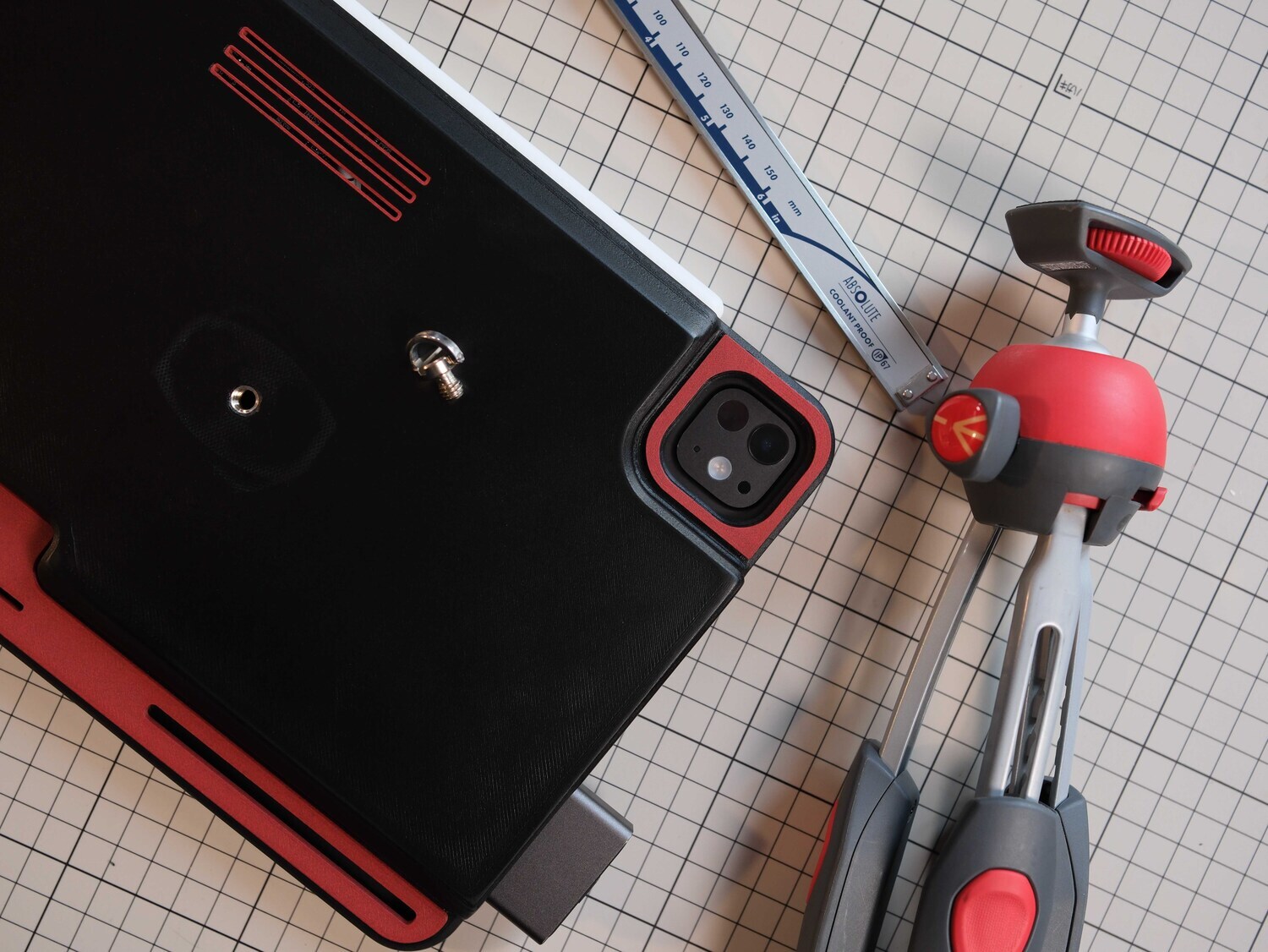

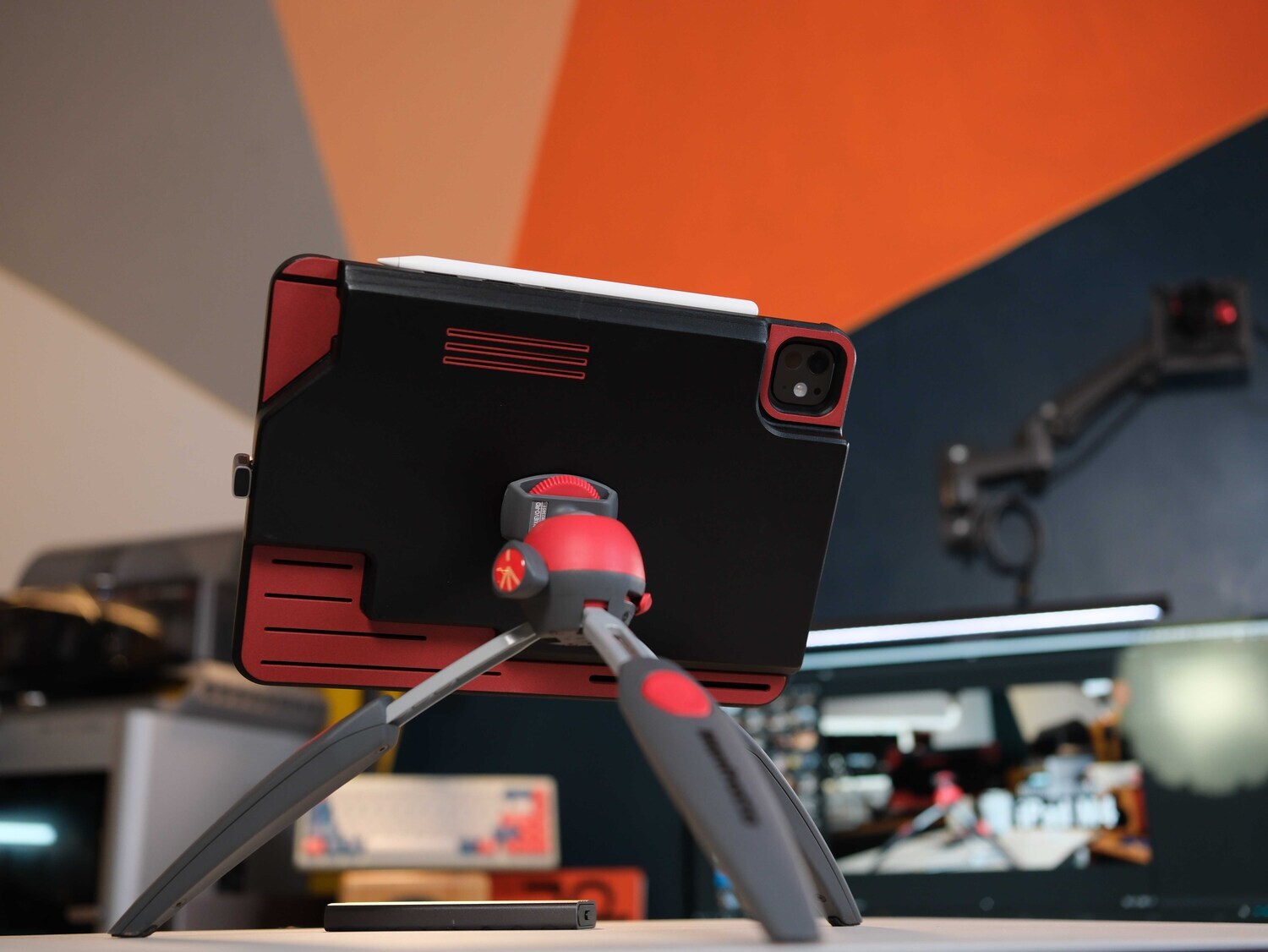

Sau lưng mình có làm vị trí để gắn ốc chuyển 3/8 - 1/4. Để có thể vặn các loại phụ kiện trong hệ sinh thái máy ảnh
Cũng khá là chắc chắn và ngon lành, nếu muốn nâng cấp hơn có thể làm một tấm nhôm ở bên trong case nữa. Nhưng mình sử dụng cái này 1 thời gian thấy vẫn ổn

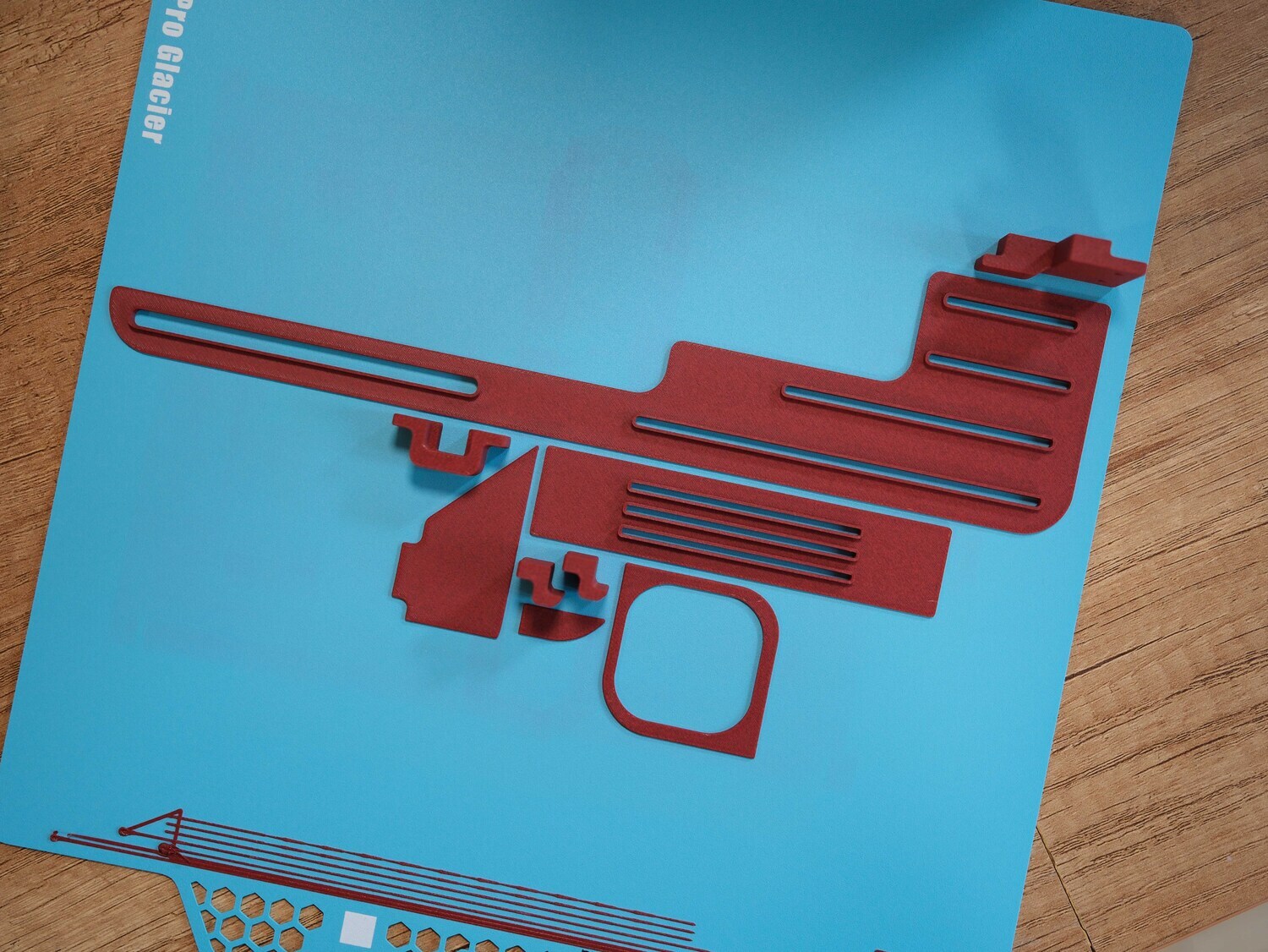

Các vị trí màu đỏ ae thấy, là mình ốp để trang trí và cũng là để che đi bề mặt support của bản in. Vì file in này bắt buộc phải có support nên bề mặt ở đó ko được đẹp lắm

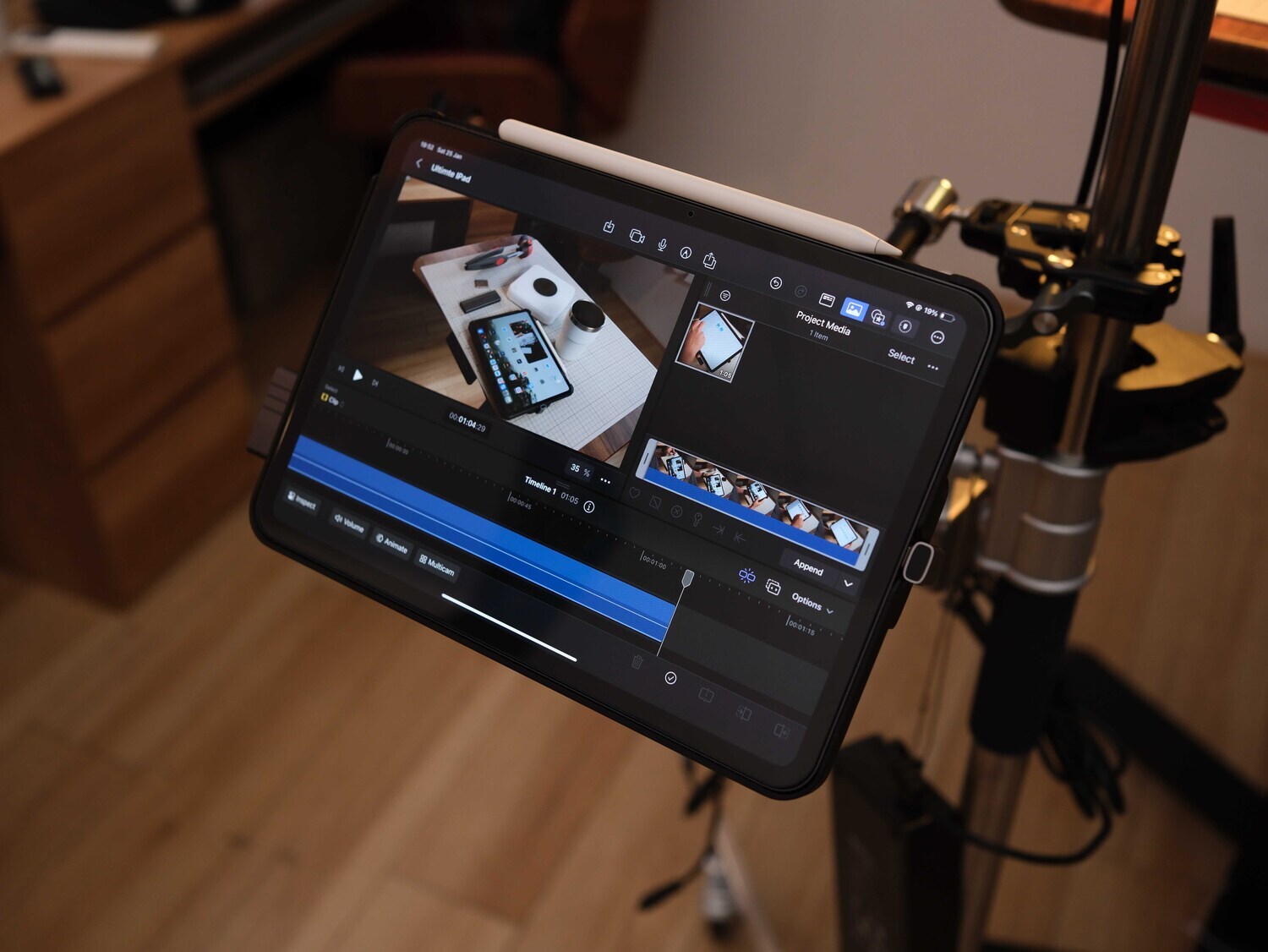

Cái này mình đang vặn lên một cây arm trên chân đèn mình hay sử dụng. Dùng để duyệt file, monitor camera hoặc kiểm tra source ngay sau khi quay, khá là tiện lợi và đúng mục đích của mình
Nếu ae thấy dự án và ý tưởng của mình hay ho và sáng tạo, có giá trị với ae. Thì có thể Donate qua Paypal: duongdesign.cip@gmail.com như một sự động viên và tôn trọng các sản phẩm sáng tạo của mình, và cùng đóng góp cho các dự án tiếp theo trong tương lai. Chúc ae thành công tốt đẹp!
AE có thể gởi các câu hỏi hoặc thảo luận các dự án của mình ở Group chat Telegram này
DANH SÁCH LINH KIỆN:
